Desain Modular Steel Piggable Valves ANSI 150 Standar Tekanan

Tubuh Piggable Baja- Desain modular- Katup Pigging BJVP

Ringkasan:

Piggable valve adalah instrumen yang dirancang untuk menambah atau menghapus produk dari jalur piggable, mengarahkan aliran produk ke tujuan yang benar, dan mengontrol pergerakan pig yang membersihkan jalur setelah transfer selesai.Seri BJVP HLDV/ILDV dari piggable valves menggabungkan bodi piggable stainless steel dengan ball valve flush-mount yang dirancang khusus untuk memasukkan atau mengeluarkan produk dari pigg line.Aksesori untuk mengontrol pigging seperti pig stopper, pig detector, dan pigging air inlet/exhaust manifold dipasang dengan aman ke piggable body.Desain yang dihasilkan bersifat modular untuk mencakup berbagai macam operasi pigging sambil memanfaatkan komponen umum untuk kemudahan perawatan.

Parameter:

Fitur:

• Lubang masuk yang terlalu besar untuk menerima babi yang bengkak
• Lubang ventilasi tutup masuk untuk memberikan pelepasan positif dari tekanan yang terperangkap sebelum dilepas.
• Sambungan katup pembuangan (1/2 "NPT) untuk memfasilitasi pilihan antara ventilasi dan pengeringan
• Flensa integral
• Perawatan toko/lapangan yang mudah.
• Suku cadang pengganti dan kit segel sudah tersedia
• Pelat penghenti positif mudah diposisikan ulang 90 derajat pada batang operasi untuk mengakomodasi arah aliran.
• Batang operasi mudah ditandai untuk memverifikasi posisi bola
• Cap lugs memastikan bahwa pig sepenuhnya dimasukkan ke dalam rongga bola menghilangkan pengikatan saat memutar katup *- standar lain yang tersedia berdasarkan permintaan.

Keuntungan:

Ada beberapa keuntungan dari katup pigging dibandingkan peluncur dan penerima gaya barel yang dibuat secara konvensional.Jejak yang diperlukan untuk mengakomodasi katup pigging jauh lebih sedikit daripada peluncur bergaya barel.Sederhana dalam pengoperasian karena Anda sekarang mengoperasikan satu katup bola seperempat putaran alih-alih banyak katup yang terkait dengan gaya laras.

Keamanan ditingkatkan dengan fitur bawaan dan redundansi bawaan serta pengurangan jumlah langkah untuk melakukan operasi pigging.Anda juga tidak akan berada di garis tembak untuk situasi proyektil dengan babi.Pigging valve ramah lingkungan jika Anda membuangnya ke atmosfer karena volume media dapat dikurangi hingga 91 persen.

Pemeliharaan disederhanakan dengan pengurangan substansial dalam jumlah katup dan ukuran keseluruhan konfigurasi.Katup pigging Argus diterima secara luas oleh produsen minyak dan gas junior, menengah, dan utama di seluruh dunia.

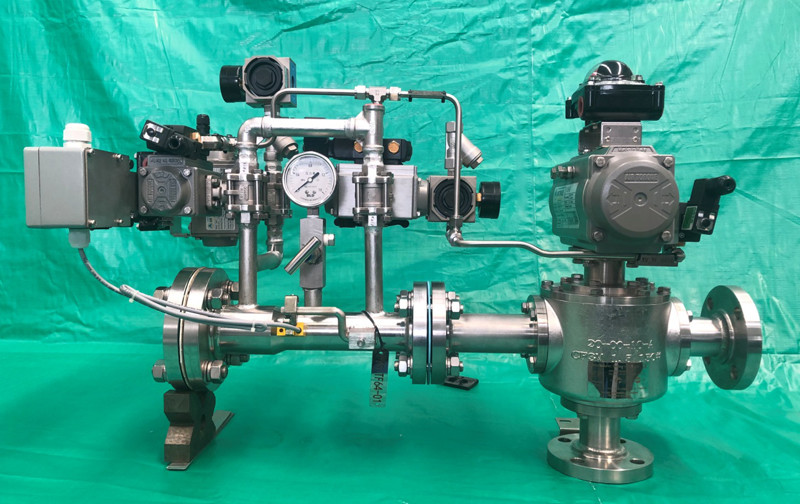

Foto-foto:
